EN 15048-1: Tiêu chuẩn bu lông kết cấu không gia tải trước

Tiêu chuẩn EN 15048-1 là một tiêu chuẩn quan trọng dành cho các loại bu lông kết cấu không gia tải trước và các bộ phận của cụm lắp ráp đó bao gồm bu lông/đai ốc/vòng đệm. Việc tuân thủ tiêu chuẩn này giúp đảm bảo chất lượng và an toàn của các công trình kết cấu kim loại.

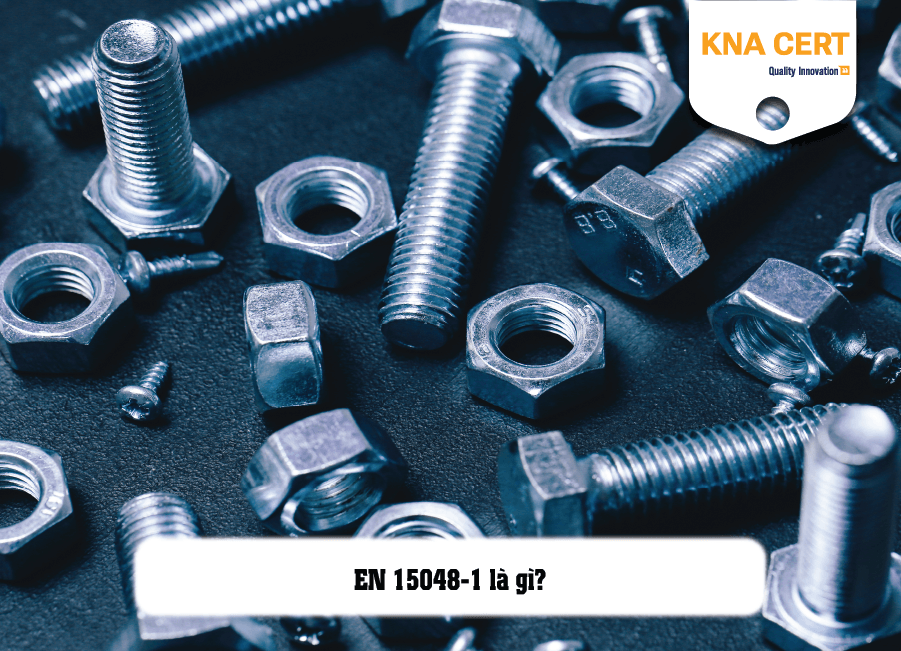

EN 15048-1 LÀ GÌ?

Tiêu chuẩn EN 15048-1 là tiêu chuẩn Châu Âu có tên gọi đầy đủ là “Non-preloaded structural bolting assemblies - General requirements”. Tiêu chuẩn Châu Âu này quy định các yêu cầu chung đối với cụm bu lông dùng cho bu lông kết cấu không được gia tải trước. Các cụm bu lông phù hợp với Tiêu chuẩn Châu Âu này được thiết kế để sử dụng trong các kết nối bu lông kết cấu chịu tải trọng cắt và/hoặc kéo.

PHIÊN BẢN MỚI NHẤT CỦA TIÊU CHUẨN EN 15048-1

1. EN 15048-1:2016 là gì?

EN 15048-1:2016 hiện là phiên bản mới nhất của tiêu chuẩn, thay thế cho phiên bản EN 15048-1:2007. Tiêu chuẩn này được soạn thảo do Ủy ban Châu Âu và Hiệp hội Thương mại Tự do Châu Âu giao cho CEN và hỗ trợ các yêu cầu công việc cơ bản của Quy định (EU) số 305/2011.

2. Điểm mới của EN 15048-1:2016 so với EN 15048-1:2007

So với phiên bản trước, EN 15048-1:2016 có những thay đổi sau:

• Tiêu chuẩn đã được sửa đổi để đáp ứng định dạng mới cho các tiêu chuẩn hài hòa và liên quan đến Quy định (EU) số 305/2011 (CPR)
• Các yêu cầu của tiêu chuẩn này chỉ liên quan đến đặc tính sản phẩm của cụm bu lông cần thiết cho việc đánh dấu CE
• Tất cả các điều khoản liên quan đến các yêu cầu kỹ thuật hoặc yêu cầu khác đã được chuyển sang EN 15048-2
• Vòng đệm không được coi là một bộ phận của cụm bu lông không được gia tải trước, tuy nhiên chúng có thể được sử dụng khi thích hợp
• Bổ sung các cụm bu lông được làm bằng nhôm và hợp kim nhôm
• Bổ sung đường kính danh nghĩa M5 đến M10
• Các ốc vít đường ray đã bị loại trừ

ĐỐI TƯỢNG ÁP DỤNG TIÊU CHUẨN EN 15048-1

Tiêu chuẩn EN 15048-1 áp dụng cho bu lông (thuật ngữ được sử dụng khi bu lông có ren một phần, vít, đinh tán và bu lông đinh tán kết nối cùng nhau) và đai ốc làm bằng thép cacbon, thép hợp kim, thép không gỉ hoặc nhôm hoặc hợp kim nhôm với các loại đặc tính sau:

• Bu lông làm bằng thép cacbon hoặc thép hợp kim: 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 (phù hợp với EN ISO 898-1)
• Đai ốc làm bằng thép cacbon hoặc thép hợp kim: 5, 6, 8, 10, 12 (theo EN ISO 898-2)
• Bu lông làm bằng thép không gỉ austenit: 50, 70, 80 (theo EN ISO 3506-1)
• Đai ốc làm bằng thép không gỉ austenit: 50, 70, 80 (theo EN ISO 3506-2)
• Bu lông làm bằng nhôm hoặc hợp kim nhôm: AL1 đến AL6 (phù hợp với EN 28839);
• Đai ốc làm bằng nhôm hoặc hợp kim nhôm: AL1 đến AL6 (phù hợp với EN 28839).

Tiêu chuẩn EN 15048-1 áp dụng cho các cụm bu lông có ren bước thô hệ mét ISO từ kích thước M12 đến M39 để sử dụng trong kết cấu thép theo EN 1090-2 và từ M5 đến M39 để sử dụng trong kết cấu nhôm hoặc hợp kim nhôm theo EN 1090-3. Việc sử dụng không loại trừ cỡ ren lớn hơn M39 miễn là đáp ứng được tất cả các yêu cầu áp dụng của tiêu chuẩn này.

* Lưu ý: Chỉ các cụm bu lông mới thuộc phạm vi điều chỉnh của tiêu chuẩn EN 15048-1: các bu lông hoặc đai ốc riêng biệt, không được thử nghiệm như một phần của lô lắp ráp các cụm bu lông theo EN 15048-2, không thuộc phạm vi điều chỉnh của tiêu chuẩn hài hòa này và không thể được đánh dấu CE.

CHÚ THÍCH 1: Các loại đặc tính 4.8, 5.8 và 6.8 có thể bị hạn chế sử dụng.

CHÚ THÍCH 2: Các tổ hợp bu lông kết cấu cường độ cao để gia tải trước đáp ứng các yêu cầu của EN 14399-1 không nằm trong phạm vi của Tiêu chuẩn EN 14399-1 nhưng chúng cũng thích hợp để sử dụng trong bu lông kết cấu không được gia tải trước.

CHÚ THÍCH 3:

• Bu lông và đai ốc làm bằng nhôm hoặc hợp kim nhôm không được thiết kế để sử dụng trong kết cấu thép, xem EN 1090–2.
• Các cụm bu lông theo Tiêu chuẩn Châu Âu này không được thiết kế để hàn.
• Các ốc vít đường ray xe lửa không nằm trong Tiêu chuẩn Châu Âu này.

TÀI LIỆU THAM KHẢO CỦA EN 15048-1

Các tài liệu viện dẫn sau đây rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với tài liệu ghi năm chỉ bản được nêu áp dụng. Đối với các tài liệu tham khảo không ghi ngày tháng, phiên bản mới nhất của tài liệu được tham chiếu (bao gồm mọi sửa đổi) sẽ được áp dụng.

• prEN 1090-2:2005, Thi công kết cấu thép và kết cấu nhôm - Phần 2: Yêu cầu kỹ thuật khi thi công kết cấu thép
• EN 1993-1-8:2005, Eurocode 3: Thiết kế kết cấu thép - Phần 1-8: Thiết kế mối nối
• EN 10045-1, Vật liệu kim loại - Thử va đập Charpy - Phần 1: Phương pháp thử
• EN 10204, Sản phẩm kim loại - Các loại tài liệu kiểm tra
• EN 15048-2, Cụm bu lông kết cấu không tải trước - Phần 2: Kiểm tra tính phù hợp
• EN 20898-2, Tính chất cơ học của ốc vít - Phần 2: Đai ốc có giá trị tải trọng kiểm chứng được chỉ định - Ren thô (ISO 898-2:1992)
• EN ISO 898-1, Tính chất cơ học của ốc vít làm bằng thép cacbon và thép hợp kim - Phần 1: Bu lông, vít và đinh tán (ISO 898-1:1999)
• EN ISO 3506-1, Tính chất cơ học của ốc vít bằng thép không gỉ chống ăn mòn - Phần 1: Bu lông, vít và đinh tán (ISO 3506-1:1997)
• EN ISO 3506-2, Tính chất cơ học của ốc vít bằng thép không gỉ chống ăn mòn - Phần 2: Đai ốc (ISO 3506-2:1997)
• EN ISO 6507-1, Vật liệu kim loại - Kiểm tra độ cứng Vickers - Phần 1: Phương pháp thử (ISO 6507-1:2005)
• EN ISO 9001, Hệ thống quản lý chất lượng - Yêu cầu (ISO 9001:2000)

TUÂN THỦ TIÊU CHUẨN EN 15048-1 CÓ QUAN TRỌNG KHÔNG?

Tiêu chuẩn EN 15048-1 đã được Uỷ ban Châu Âu (CEN) phê duyệt, theo Quy định nội bộ của CEN/CENELEC, các tổ chức tiêu chuẩn quốc gia của các quốc gia thành viên CEN buộc phải thực hiện Tiêu chuẩn Châu Âu này, bao gồm: Áo, Bỉ, Bulgaria, Síp, Cộng hòa Séc, Đan Mạch, Estonia, Phần Lan, Pháp, Đức, Hy Lạp, Hungary, Iceland, Ireland, Ý, Latvia, Litva, Luxembourg, Malta, Hà Lan, Na Uy, Ba Lan, Bồ Đào Nha, Romania, Slovakia, Slovenia, Tây Ban Nha, Thụy Điển, Thụy Sĩ và Vương quốc Anh.

Nếu một công ty không tuân thủ việc đạt chứng nhận EN 15048-1 (tương đương với đánh dấu CE hoặc dấu UKCA) cho các sản phẩm bu lông kết cấu đang được bán ở EU (CE Mark) hoặc Vương quốc Anh (UKCA) – thuộc phạm vi điều chỉnh của Tiêu chuẩn Châu Âu hài hòa này hoặc đánh giá kỹ thuật thì đồng nghĩa với việc họ đang kinh doanh bất hợp phát.

→ Có thể nói chứng nhận EN 15048-1 là rất cần thiết cho các doanh nghiệp sản xuất sản phẩm bu lông kết cấu không gia tải trước xuất khẩu vào thị trường Châu Âu hoặc bán hàng cho các khách hàng lớn tại Việt Nam/nước ngoài nhưng có yêu cầu EN. Doanh nghiệp có thể sử dụng chứng chỉ EN 15048-1 để giới thiệu sản phẩm bu lông của mình trên thị trường Châu Âu, đồng thời đưa ra cái gọi là "Tuyên bố về Hiệu suất - Declaration of Performace" (tiêu chuẩn hài hòa), điều này giúp các sản phẩm của doanh nghiệp được phép đánh dấu CE hoặc UKCA.

NỘI DUNG CỦA TIÊU CHUẨN EN 15048-1

1 Phạm vi

2 Tài liệu tham khảo

3 Thuật ngữ và định nghĩa

4 Đặc tính sản phẩm

4.1 Tổng quát

4.2 Loại (cụm bu lông)

4.3 Loại thuộc tính (bộ phận bắt vít)

4.4 Loại sản phẩm (bu lông và đai ốc)

5 Phương pháp kiểm tra, đánh giá

5.1 Tổng quát

5.2 Loại (cụm bu lông) - Tải trọng dọc trục (cụm bu lông)

5.3 Loại thuộc tính (bộ phận bắt vít)

5.4 Loại sản phẩm (bu lông và đai ốc)

6 Đánh giá và xác minh tính ổn định của hiệu suất (AVCP)

6.1 Khái quát

6.2 Kiểm tra kiểu

6.3 Kiểm soát sản xuất tại nhà máy (FPC)

Phụ lục ZA Các điều khoản (tham khảo) của Tiêu chuẩn Châu Âu này đề cập đến các điều khoản trong Quy định về Sản phẩm Xây dựng của EU

ZA.1 Phạm vi và các đặc điểm liên quan

ZA.2 Quy trình đánh giá và xác minh tính ổn định (AVCP) của các cụm bu lông kết cấu không chịu tải trước

ZA.3 Đánh dấu và ghi nhãn CE

QUY TRÌNH ĐÁNH GIÁ CHỨNG NHẬN EN 15048-1

DỊCH VỤ CHỨNG NHẬN EN 15048-1 CỦA KNA CERT

KNA CERT đã thành công ký kết thỏa thuận hợp tác với tổ chức SZU về dịch vụ chứng nhận EN 15048-1. Viện Kiểm tra Kỹ thuật (SZU) là một tổ chức chứng nhận và kiểm định hàng đầu của Cộng hòa Séc. Tổ chức này được thành lập vào năm 1965 và từ đó đã trở thành một trong những tổ chức hàng đầu tại châu Âu trong lĩnh vực chứng nhận và kiểm định sản phẩm. Chứng chỉ EN 15048-1 được cấp từ dịch vụ của KNA CERT có đầy đủ giá trị pháp lý, được công nhận Toàn cầu.

→ Tìm hiểu thêm thông tin về việc KNA CERT hợp tác với SZU

KNA CERT cam kết về chất lượng dịch vụ:

• Quy trình làm việc Khoa học – Chuyên nghiệp
• Thủ tục tinh giản – Đảm bảo tiến độ
• Báo phí trọn gói từ A đến Z – Không phát sinh chi phí
• Hỗ trợ 24/7 – Tận tâm – Trách Nhiệm
• Chính sách hậu mãi siêu tốt – Kèm nhiều ưu đãi hấp dẫn

Hy vọng bài viết này đã phần nào giúp người đọc hiểu EN 15048-1 là gì và nắm được một số thông tin về các yêu cầu của Tiêu chuẩn EN 15048-1.

Nếu Quý Doanh Nghiệp muốn được hướng dẫn chi tiết hơn về quy trình áp dụng Tiêu chuẩn EN 15048-1 hoặc muốn nhận Tài liệu EN 15048-1 PDF, vui lòng liên hệ với KNA CERT theo số Hotline: 0968.038.122 hoặc Email: salesmanager@knacert.com để được hỗ trợ sớm nhất.
